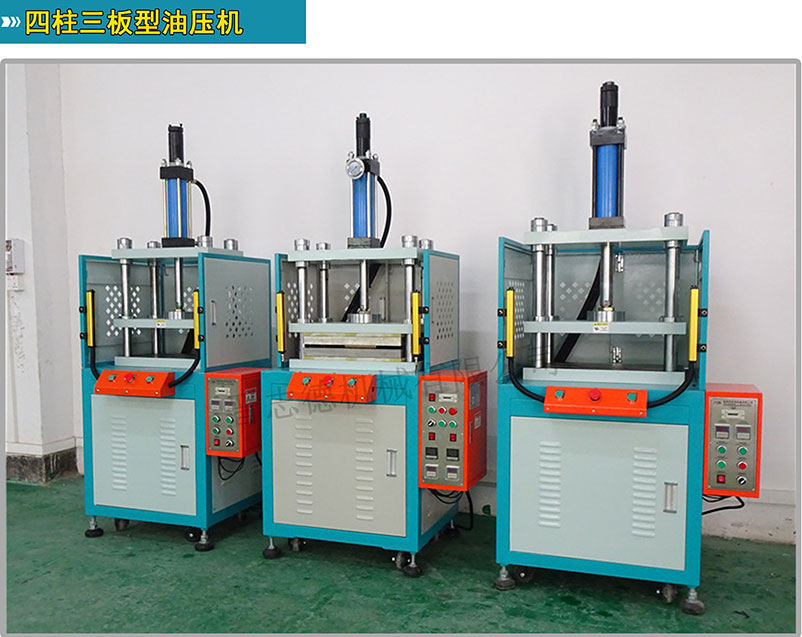

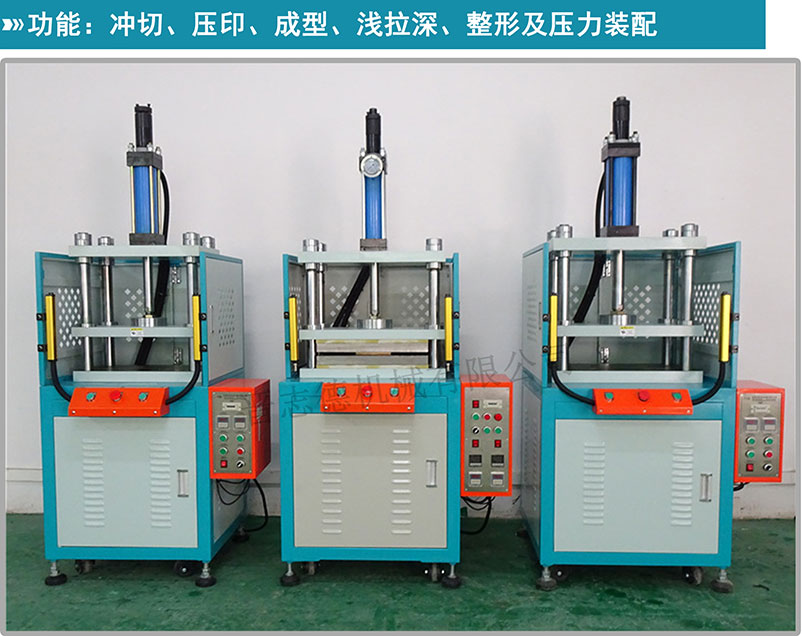

四柱型油壓壓床技術參數

型　　號	CH107-3T	CH107-5T
出　　力[kg]	3000	5000
衡　　程[mm]	200
缸　　徑[mm]	φ130-410	φ200-300
下降速度[cm/min]	400	250
上升速度[cm/min]	580	340
大工作高度[mm]	200
重　　量[kg]	180	190
電源電壓	AC三相　380V/220V

工作原理

電器控制，按鈕按下，油缸工作下壓，壓力到位(或行程開關到位停)，保壓延時自動回程；可單點動調整。
　　1、液壓泵是液壓系統的動力源，是靠泵的作用力使液壓油通過液壓管路進入油缸/活塞。
　　2、油缸/活塞里有幾組互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液壓油不能泄露。
　　3、后通過單向閥使液壓油在油箱循環使油缸/活塞循環做功。

　　油壓機主要相關結構組成：油壓機由主機及控制機構兩大部分組成。
　　1、油壓機主機部分包括機身、主缸、頂出缸及充液裝置等。
　　2、動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。液壓缸：將液壓能轉化為機械能。
