中板三合一送料機
中板三合一送料機使用視頻：

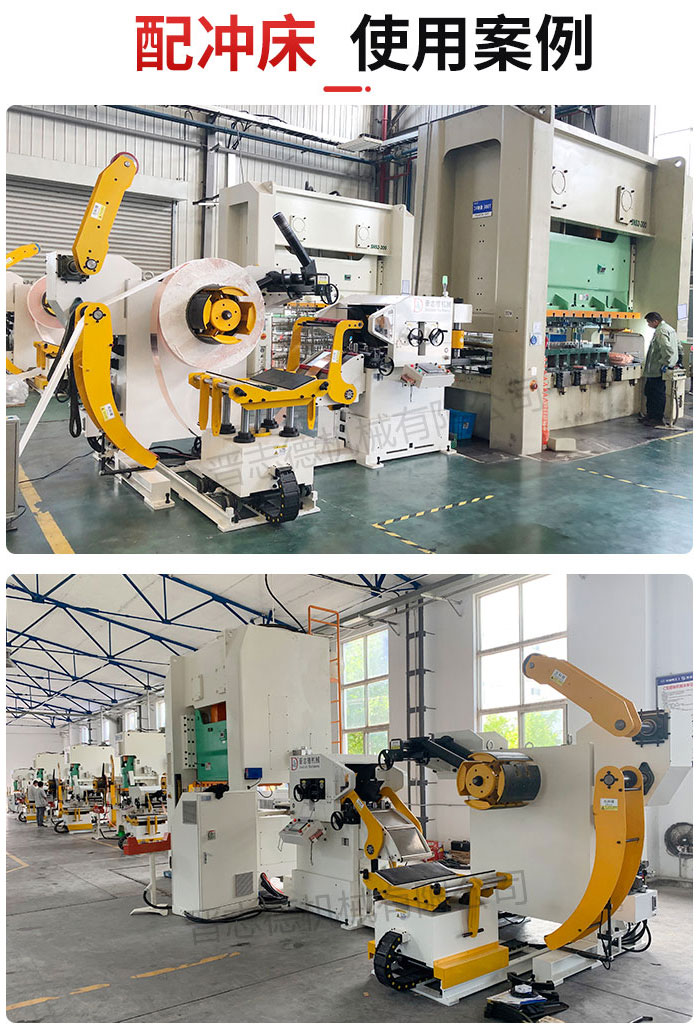

配精密沖床使用：

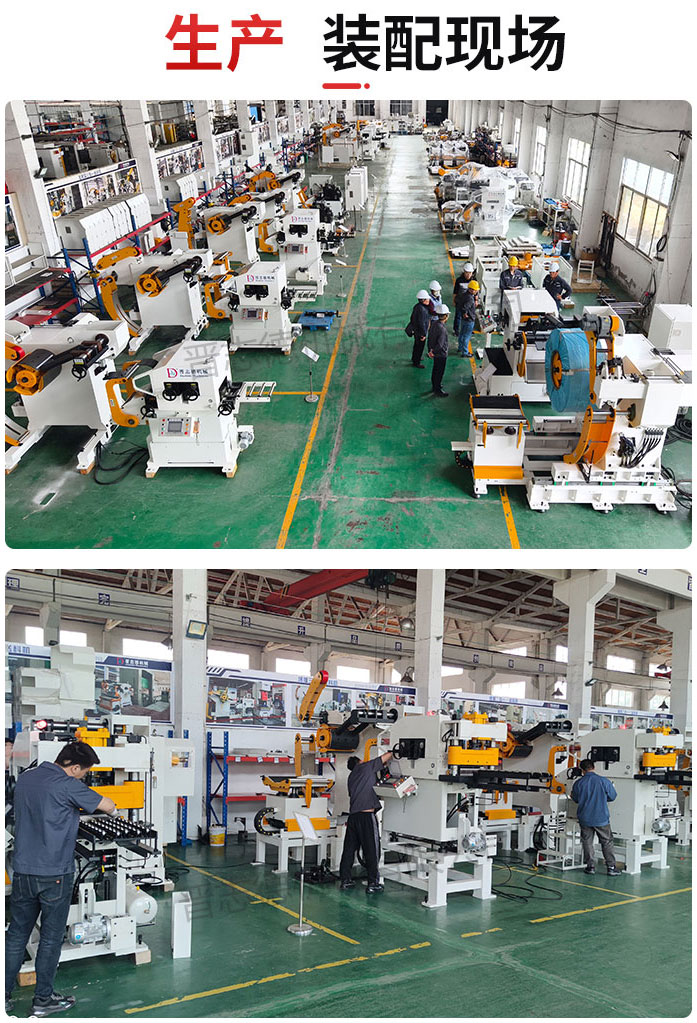

中板三合一送料機生產車間現場：

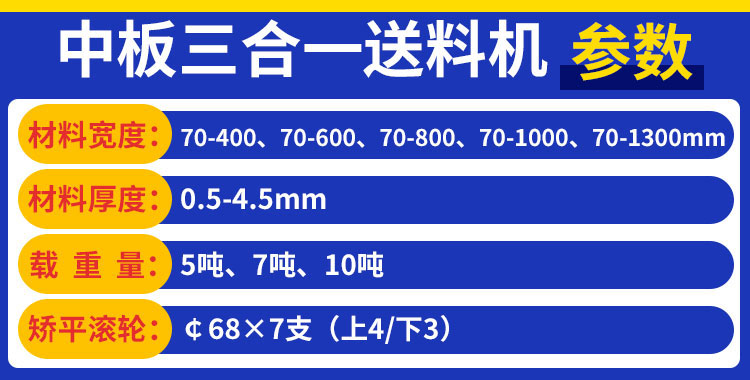

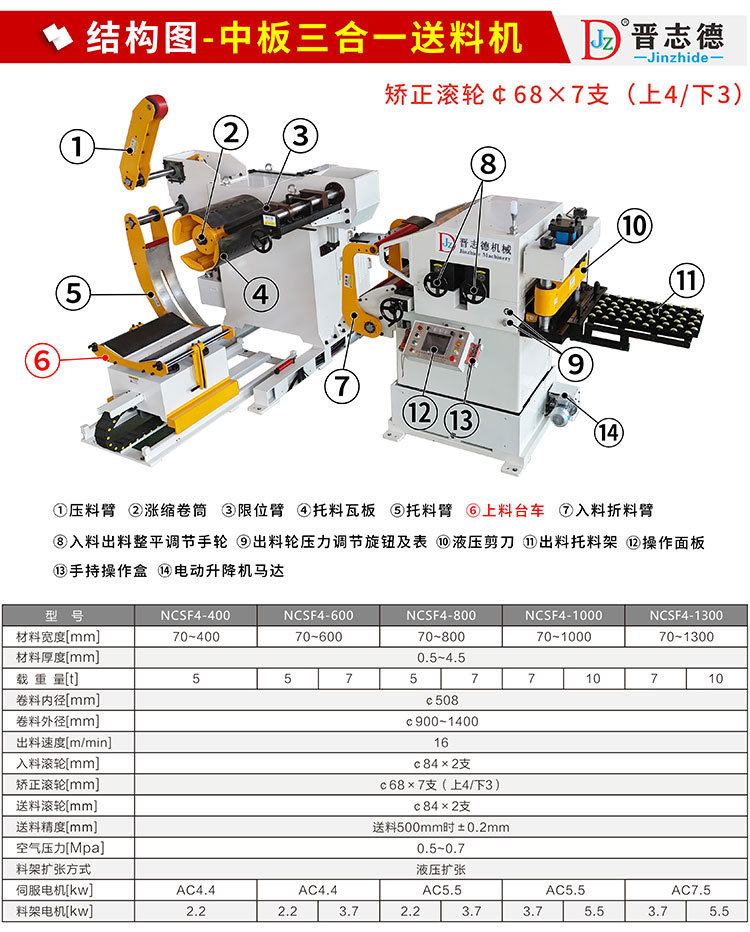

設備結構與參數：

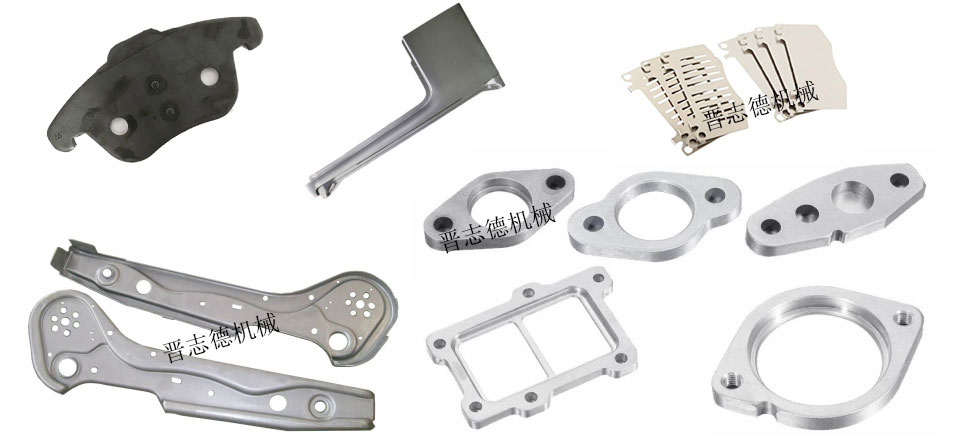

應用：電腦五金配件、電器五金配件、汽車五金配件、金屬天花板沖孔

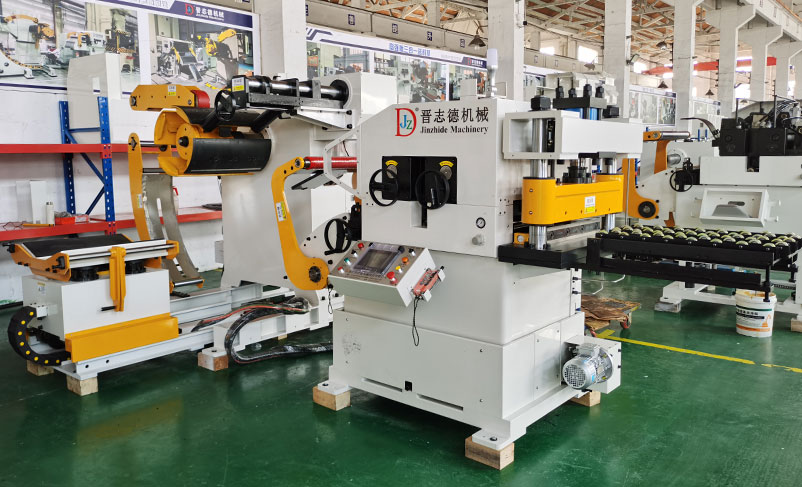

使用現場：

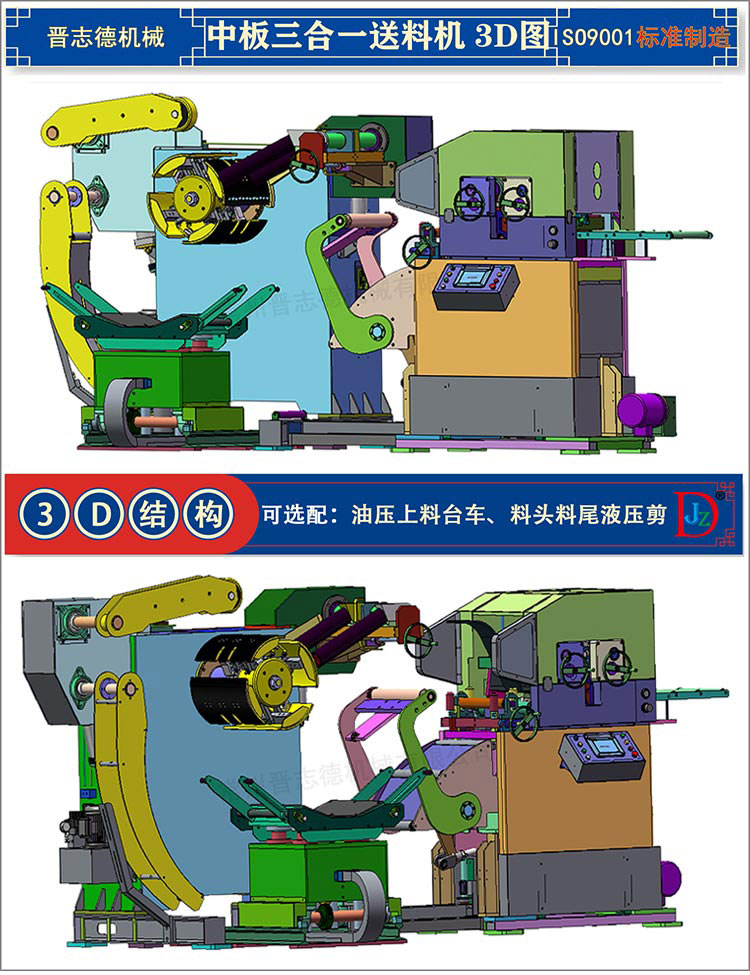

3D構造：
1、中板三合一送料機，適用于料厚0.5-4.5mm各種金屬卷料開卷、整平、送料，有400、600、800、1000、1300五種寬度機型可選。
2、料架主軸采用油壓擴張系統，料卷卷筒采用楔形式滑塊結構，自動鎖緊，放松卷料，放料寬度由兩擋料輥用螺桿進行調節，放料時由氣缸提升外擋料輥避讓材料，方便進行材料的裝卸，可靠性高，勞動強度低，安全性好，并配備壓料臂，使材料不會松散，放料采用對射光電感應系統，自動放料，同時采用氣動托起材料，控制材料的弧度使入料順暢。
3、采用二棍夾送壓料結構型式，電機經減速器、帶動上下夾送輥工作，把料頭送進校平主機。
4、整平采用四蝸輪蝸桿進行調節，由手輪旋轉蝸桿傳動蝸輪，帶動上滑塊進行升降，準確顯示調整量。
5、整平放松采用偏心式結構，采用雙氣缸實現，整平時氣缸通氣，上滑塊由氣缸活塞帶動壓下，放松時，氣缸由提升滑塊放松材料。因放松時排氣管路中安裝有速排氣閥，故放松速度快。
6、蝸輪升降裝置，使送料高度在100范圍內調整適用于客戶不同規格的產品模具高度，調整方便省力可靠。
