厚板三合一送料機


厚板三合一送料機使用視頻:

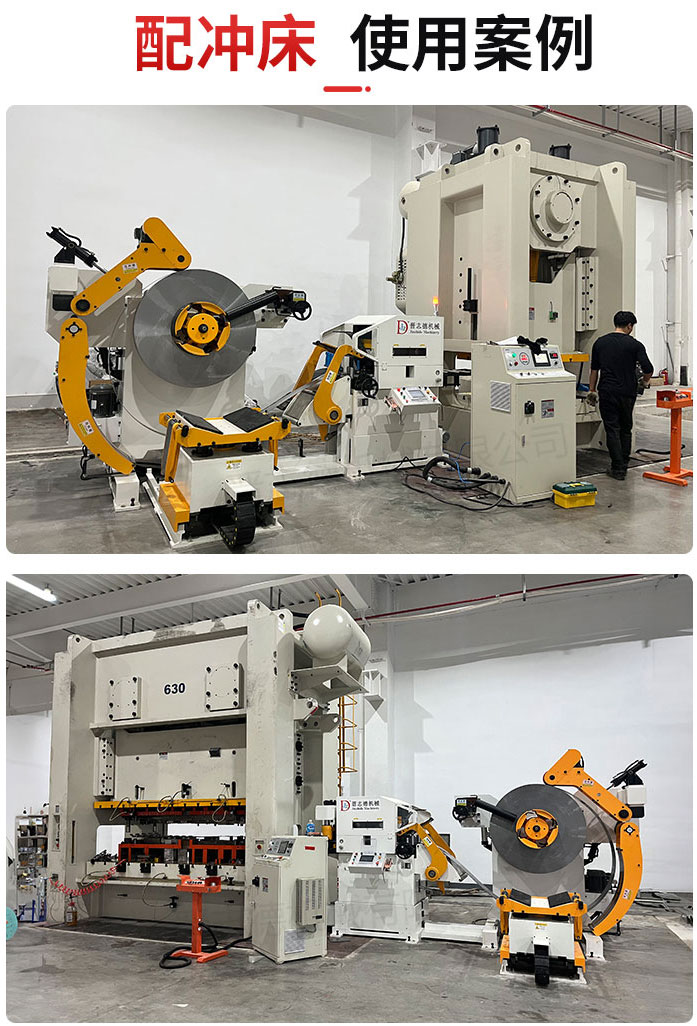

配精密沖床使用:

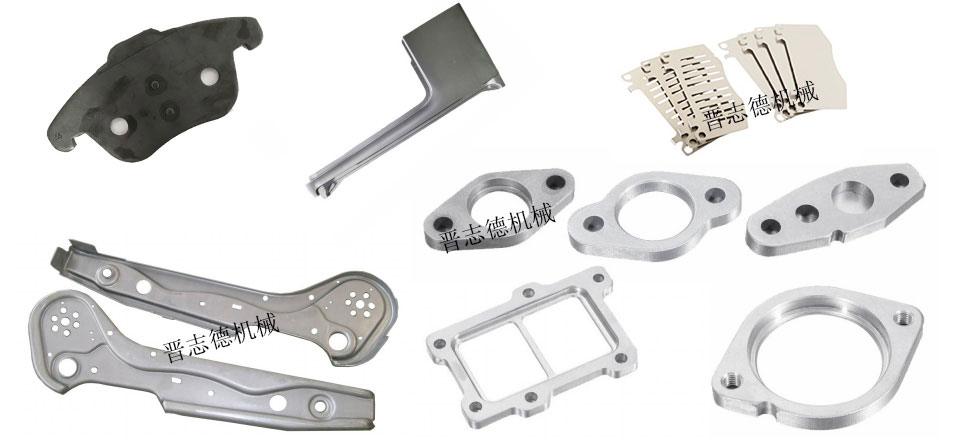

應用:
汽車部件:拉桿,支架,減震器,剎車片;電器配件:打印機,電腦等外殼部件;五金零件

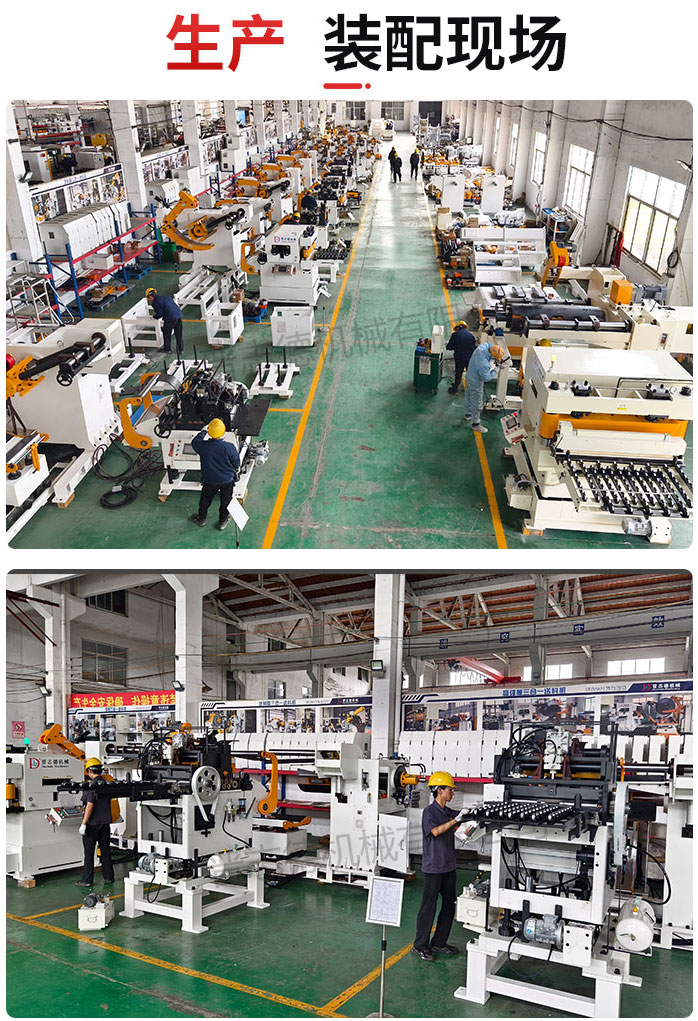

生產現場:

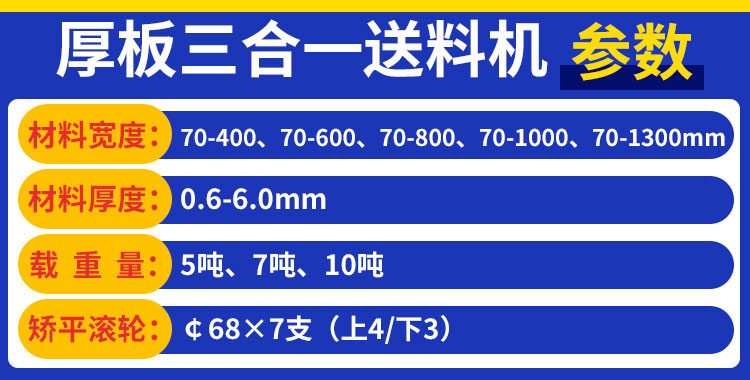

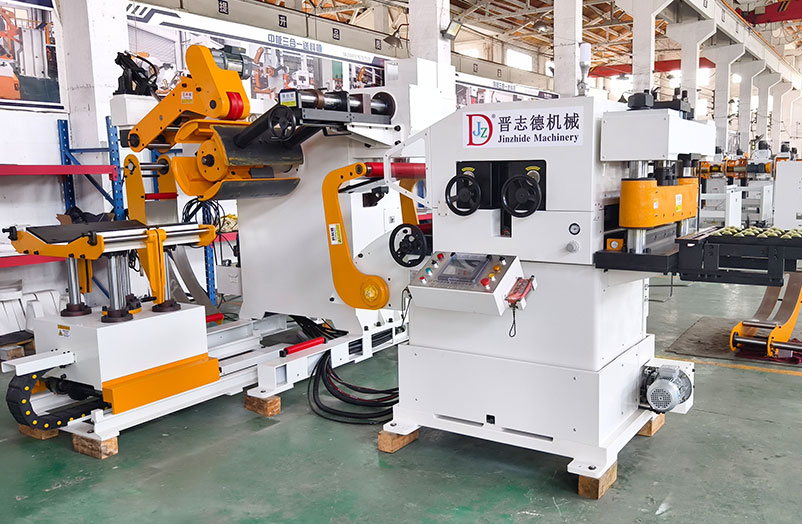

厚板三合一送料機設備結構與參數:

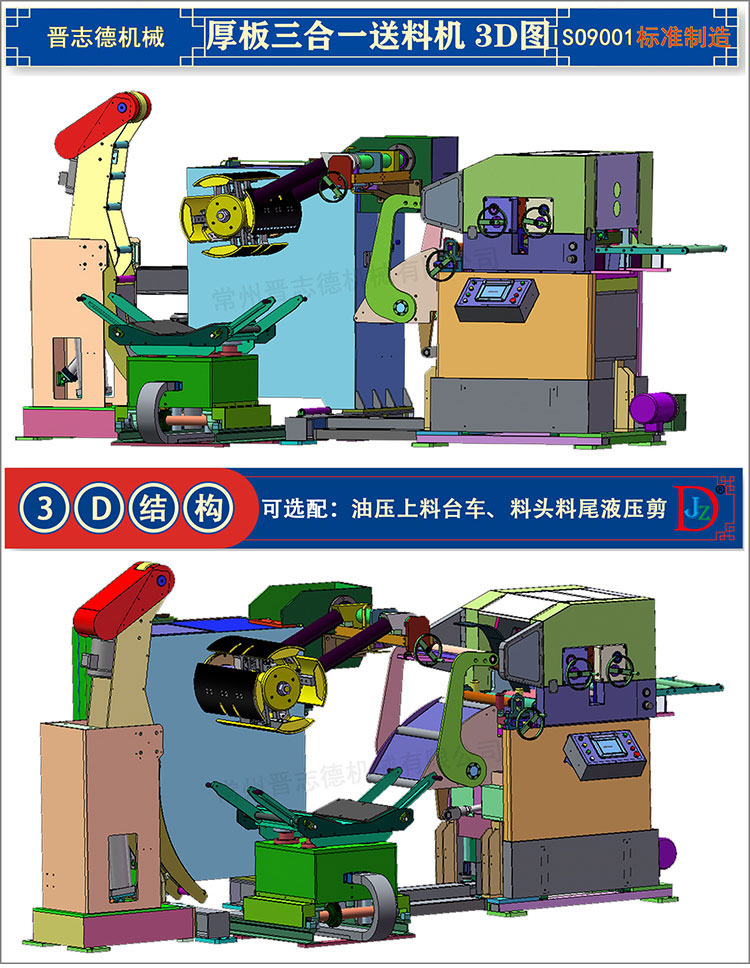

3D構造:
1、厚板三合一送料機,適用于料厚0.6-6.0mm各種金屬卷料開卷、整平、送料,有400、600、800、1000、1300五種寬度機型可選。
2、料架瓦板采用四葉片設計,葉片弧度與材料內徑吻合,葉片表面經硬鍍處理,光滑耐磨,在使用過程中不會損壞材料,內徑擴張采用回轉式油缸,油壓式擴張,料卷卷筒采用楔形式滑塊結構,同時采用鼓式剎車,有效防止材料因制動時旋轉慣性而散開。
3、放料寬度由兩擋料輥用螺桿進行調節,放料時由氣缸提升外擋料輥避讓材料,放便進行材料的裝卸。
4、矯正輥采用高合金軸承鋼制造,進行一系列熱處理(調質+高周波處理+硬鉻層),嚴格保證矯正輥之鋼性及矯正輥之表面光潔度,保證在矯正過程當中被矯正材料的表面性能,矯正輥表面硬度高達HRC60,確保高精度及高的耐磨性能。
5、整平送料機頭入料口采用二棍夾送壓料結構型式,電機經減速器、帶動上下夾送輥工作,把料頭送進校平主機。
6、采用四蝸輪蝸桿進行調節,帶動上滑塊進行升降,從而實現壓入量的調節。在調整手輪上附有調整表盤,準確顯示調整量。
7、送料出口配托料導軌裝置,使整平后的材料能穩定平直的進入模具工作。(本裝置可拆卸)
8、機身升降采用四蝸桿電動驅動方式升降,可輕松調整送料線高度。
*:選購配置:油壓上料臺車、液壓簡單、整平微調采用伺服控制裝置
