重型材料架選配裝置之壓料臂
壓料臂是晉志德重型材料架常用的選配裝置之一，其作用在于材料架開卷時壓緊料帶，使其始終緊貼在料卷表面，避免料卷的散料，同時確保開卷的穩定性，通常材料厚度大于2mm或屈服強度很高時，重型材料架都需配備壓料臂裝置。
晉志德重型材料架由框體、壓臂框及壓料輪組成，其中壓臂框設于框體頂端間，而壓料輪則設于壓臂框對應材料架料卷的一端，框體內壁面上裝配有氣動伸縮缸，且伸縮缸具有一可伸縮之伸桿，伸桿端部系樞設于壓臂框之后端，以作動壓臂框上、下樞轉；材料架壓料輪系于壓臂框端部的兩壁面形成有對應之擴孔中，壓料輪一側設有連接驅動元件之傳動輪，使壓料輪可相對料卷之進料轉動，如此當調節調整螺栓時，可改變兩側軸座之相對位置，進而可調整壓料輪斜角，使其周面可對應貼合于料卷周緣。

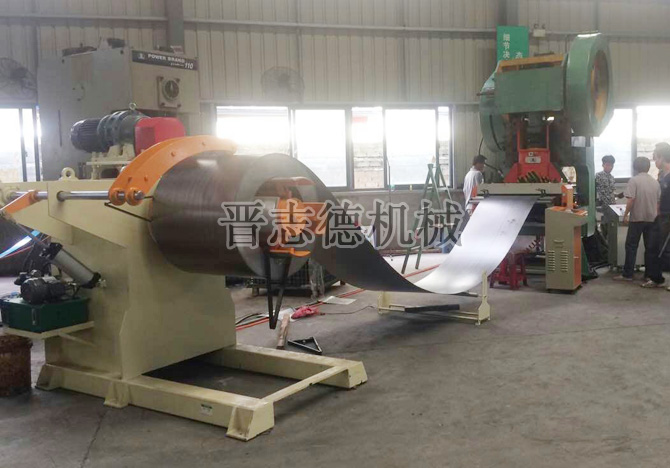

晉志德重型材料架壓料臂裝置僅需利用伸縮缸之伸桿向上伸出，即可直接作動壓臂框以中段之軸桿為支點樞轉，使前端壓料輪單元之壓料輪可貼抵于料卷的上周緣，而當壓料輪無法平貼于料卷周緣時，則系調節環框上之調整螺栓，以利用調整螺栓改變兩側軸座之相對位置，進而可調整壓料輪斜角，使其周面可對應貼合于料卷周緣，相比傳統材料架的壓料裝置而言，有四大顯的性能優勢：
1、重型材料架壓料臂在作動時系由伸縮缸之伸桿直接作動壓臂框，系屬直接作動,可減少其功率的損耗，因此其作用力較大。
2、重型材料架壓料臂的結構設計系直接鎖設于框體上，而不致受到空間的限制，故其出力角度較大，所以壓臂框不易晃動。
3、重型材料架壓料臂系以伸縮缸來直接作動壓臂框，而不需另外透過習式如鍵塊來傳動，故其傳動結構的強度較佳，不致發生松動損壞的現象。
4、壓料輪可利用環框之調整螺栓來調節其位置，以確保壓料輪與料卷可以平貼，以避免板材在進料時產生偏位。
