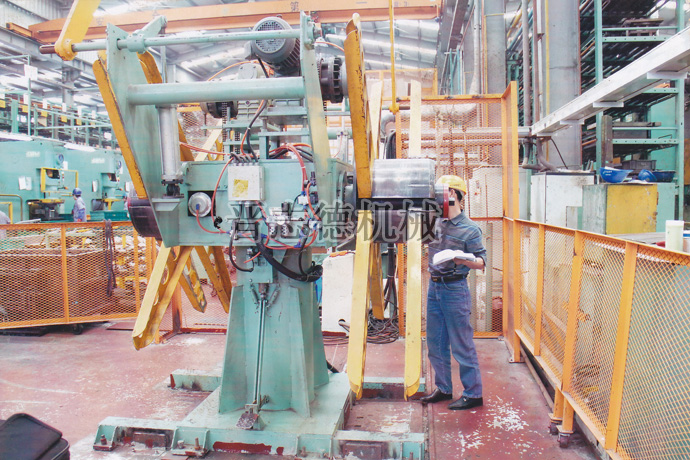

大型油壓雙頭材料架
油壓雙頭材料架是晉志德機械專為大型高速?zèng)_壓自動化生產線專門設計生產的專用型材料架，其機架、回轉軸與回轉箱、旋轉接頭、油缸、漲縮卷料筒都是量身定制而成，開卷漲縮滾筒單邊可承載2T以上（根據客戶需求大可定制到15T），開卷快速穩定，相比市場上的油壓雙頭材料架，晉志德油壓雙頭材料架具有顯的五大結構優勢：
1、晉志德油壓雙頭材料架采用新型機架、回轉軸與回轉箱結構型式，其優點是材料架機架的重心低，回轉體動平衡性能好，因而雙頭材料架允許的開卷速度高、張力大、工作平穩。
2、油壓雙頭材料架的雙卷筒對稱布置，上卸卷方便、時間短，工作效率高，而且卷筒懸臂短，各承受一半的卷重及張力，因此不需要雙頭材料架卷筒設計活動支承，還可防止因鋼卷自重而引起卷筒變形過大。
3、晉志德油壓雙頭材料架漲縮卷料筒采用正錐（指拉桿前進時，滑塊推動扇形板升起)、滑塊式的卷筒結構。卷筒結構簡單，裝配方便，卷筒軸、扇形板、滑塊、拉桿等關鍵零件加工制造難度大大降低，并且可采用計算機動態模擬設計和有限元分析，晉志德機械采用了空間的四節點實體單元，對模型進行了剖分。整個有限元模型共劃分了17萬多個單元，3萬多個節點，使結構更合理，尺寸精度大幅度提高。
4、晉志德油壓雙頭材料架對高速旋轉接頭采用新結構，設計采用油膜間隙密封結構的同時，又在接頭兩端增加了兩個深溝球軸承，由于軸承油隙小于分配軸與分配筒之間的間隙，確保了分配軸與分配筒之間無論何時都存在間隙，防止研燒，解決了這一困擾沖壓客戶多年的技術難題，使高速旋轉接頭的結構更趨合理。
晉志德油壓雙頭材料架高速旋轉接頭采用新材料：分配軸的材質采用合金鋼20CrMnTi，而分配筒的材質則采用了球墨鑄鐵QT50-5，不僅使分配軸與分配筒之間的硬度差進一步拉大，而且球墨鑄鐵里含有的石墨微粒還能起到潤滑作用，使分配軸與分配筒相對運動時更加靈活、更加穩定、轉速更高，促使晉志德油壓雙頭材料架整體運行更加平穩、可靠。
