三合一送料機結構組成
一臺設備要想真正了解它的性能、特點、適用范圍、優缺點以及后續的使用、保養、維護要點，先要對其結構有系統明確的認知，送料機等自動化設備也不例外。三合一送料機作為目前沖壓行業新新的自動化設備，大多數沖壓客戶對其結構所知甚少，這也導致在選購上、性能特點認知上難的問題，為解除客戶的這種疑惑，晉志德機械作為國內三合一送料機大生產商，在此詳解一下三合一送料機的結構組成。

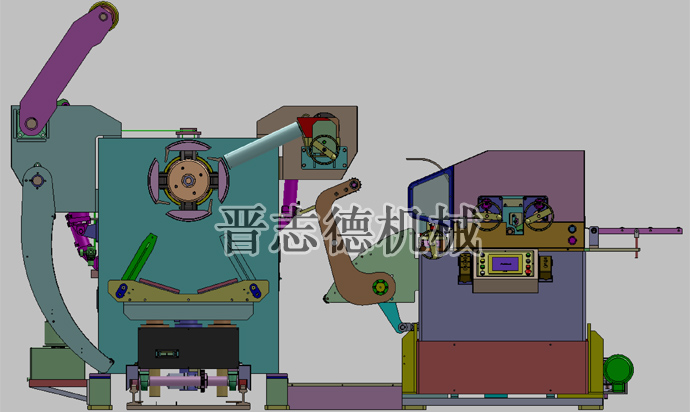

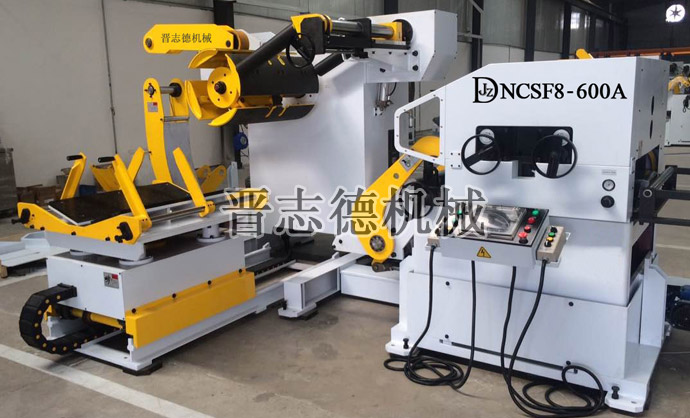

晉志德NCSF系列三合一送料機由材料架部分、整平送料部分、電控部分與主體基座四大部分組成，其中材料架部分、整平送料部分分裝在主體基座上，電控部分裝配在整平送料機臺側邊上能對整體機臺實現自動化控制。
一、三合一送料機材料架部分的結構特點：
三合一送料機材料架部分由上料臺車、主體機架、卷料漲縮筒、托料架、壓料臂、擋料裝置組成，其中上料臺車屬選配裝置，客戶可根據自身卷料料重選擇是否需要加裝，卷料漲縮筒由油壓擴張控制其開卷，其左右有托料架，上面有壓料臂，擋料裝置位于其右上方，共同輔助漲縮卷筒完成自動化的開卷動作。
二、三合一送料機整平送料部分的結構特點：
三合一送料機整平送料部分由主體機架、入料整平壓頭裝置、進料導料裝置、整平裝置、送料裝置和出料導向裝置組成，其中主體機架高度采用可上下移動調整結構，可根據實際裝模的高度自由調節。
1、入料整平壓頭裝置安裝于整平送料機架左側且與材料架漲縮卷筒的出料位置相對置，引料導弧裝置由驅動油缸與鉸接于整平送料機架的導弧座組成，導弧座為帶導弧曲線的座體，油壓缸連接導弧座并驅動導弧座轉動。
2、進料導料裝置位于入料整平壓頭裝置和整平裝置的左端入料口之間，進料導料裝置設置有兩排垂直導向筒。
3、整平裝置包括上整平滾筒、下整平滾筒、四蝸輪蝸桿下壓裝置組成，上整平滾筒的數量通常為四個，下整平滾筒的數量為通常三個（晉志德掀開式三合一送料機整平滾筒采用上5下4排列），四個上整平滾筒與三個下整平滾筒采用錯位對壓式結構以達到整平效果；旋轉四蝸輪蝸桿下壓機構的調整手輪使得蝸桿傳動蝸輪，蝸輪帶動上滑塊進行升降，使上整平滾筒進行升降，實現壓入量的調節，在調整手輪上附有調整表盤，準確顯示調整量。
4、送料裝置位于整平裝置的右端，由伺服馬達為動力，伺服馬達驅動高精密行星伺服減速機，再經齒形同步帶傳動以驅動上、下送料滾筒，實現高精度送料。
5、出料導向裝置位于送料裝置出料口處，由四條經高精度研磨熱處理的滾筒組成，用于將整平后的材料穩定平直的輸送到模具內。
