平面電子送料機自動控速原理
板材卷料要想實現沖壓自動化加工生產，除了需使用步進化送料設備送料機之外，用于放置板材卷料并對其進行開卷的材料架也必不可少，根據所需承載的料卷屬性（寬度、厚度、料重）及沖壓工藝需求不同，晉志德為沖壓客戶設計生產了五種可用于放料、開卷的材料架，它們分別是輕型材料架、重型材料架、油壓重型材料架、雙頭材料架與平面電子送料機。
晉志德五種材料架之中前四種都屬于立式放料設備，即將料卷內徑套入卷縮卷筒上，然后漲緊實現放料，這四種立式放料設備定制化程度高（內徑、外徑、載重都可量身定做）、適用料厚范圍廣，也是目前沖壓行業使用多的材料架，不過有一個顯的不足之處那就是開卷速度慢（快16m/min）且調速需停機，與后續機臺同步不好因此在高速、精密加工場合就無法使用，而平面電子送料機作為翹楚的臥式放料、開卷設備則主要用于高速、高精密沖壓加工開卷、放料場合。

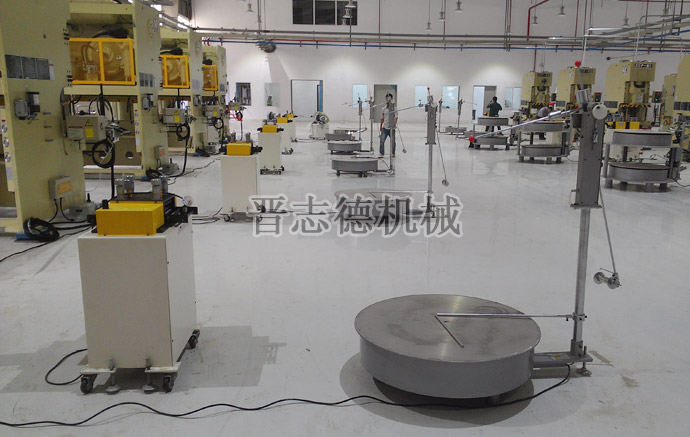

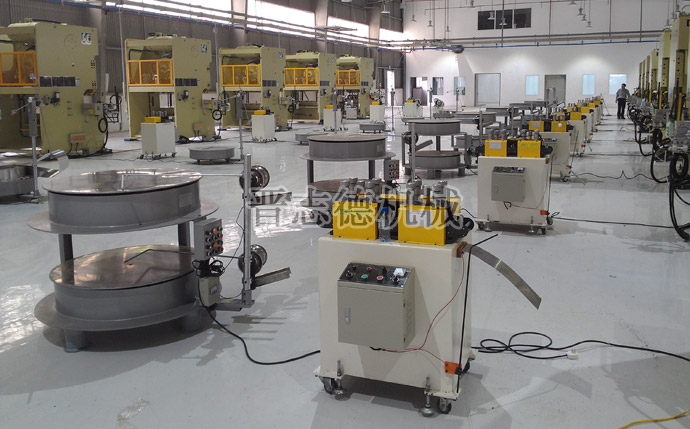

平面電子送料機其通過平面載料盤實現放料功能，不受料卷內徑限制，同時可多卷堆疊放置大的節省了上料時間，而它大的優點則是在于開卷速度快，快可達30m/min，同時可根據后續整平機或送料機的速度自動調節放料速度，自動實現與后續機臺同步運轉之功能，完全不需人工停機調節，這是其它材料架所遠遠無法比擬的。

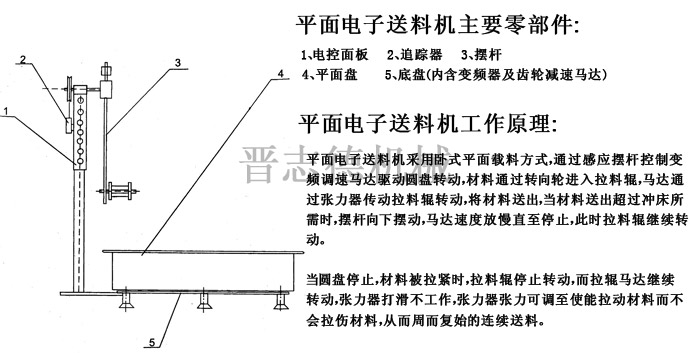

晉志德平面電子送料機設有可上下擺動的擺桿，擺桿的下端連接裝有托料輪，擺桿的另一頭連接電位器，電位器輸出端連接到電子IC板輸出端，電子IC板輸出連接馬達變頻控制器。
平面電子送料機的擺桿隨著開卷速度的變化，其下垂的幅度就會變大變小，托料輪跟著上下運動，當前部整平機或送料機速度快時，擺桿下垂的幅度就變小，托料輪隨著向上升，反之，下垂的幅度就變大，托料輪隨著向下沉，電位器隨著托料輪的上下，電位器的中心點移動，出現不同的電阻值，這個變化的電阻值，進入電子IC板，經過內部計算處理，輸出模擬量信號，供給馬達變頻控制器，來調節晉志德平面電子送料機的運轉速度，使速度能后續整平機或送料機保持一致，前部快它也快，前部慢它也慢，達到完全同步放料的使用效果。
