偏擺送料機省料的送料設備
目前，在沖壓加工生產中使用的標準型送料機，不管是空氣送料機、滾輪送料機、夾式送料機還是先進的三合一送料機都只能沿著材料延伸方向進行送料，而無法實現擺動，因而在實際沖壓加工時有很大一部分料帶不能被沖裁到，特別是加工篩網、制蓋、馬達定轉子等圓片材料時，邊角廢料就特別多，這就造成了原材料的大量浪費，那有沒有切實可行的解決方法呢？當然有，那就是使用晉志德偏擺送料機。
偏擺送料機有偏擺空氣送料機與偏擺NC送料機兩種，而偏擺空氣送料機因送料精度、穩定性較差在市場上使用的已經很少，在此就不做過多說明，晉志德機械現以偏擺NC送料機為例詳解一下其結構及使用特點。

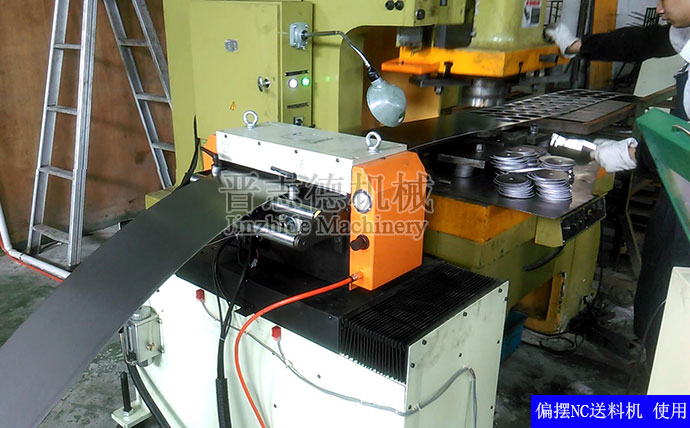

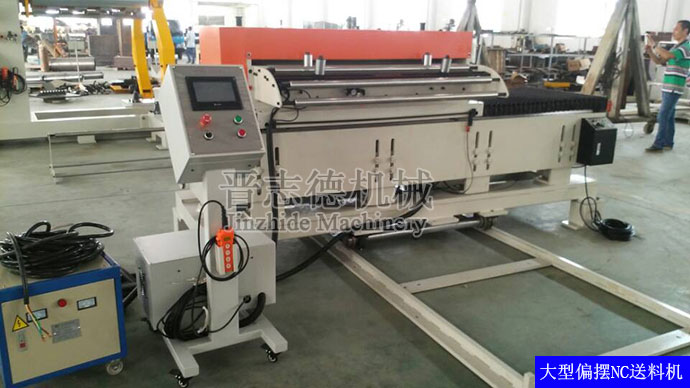

晉志德偏擺NC送料機在標準氣動NC送料機基礎上加裝了一個偏擺底座與一組用于驅動機頭左右偏擺的伺服馬達與驅動器（晉志德標配為安川伺服系統），偏擺底座由機架、伺服馬達、絲杠、導軌組成，絲桿與導軌橫向平行布置在機架上，伺服馬達安裝在機架內部其與絲桿傳動連接，由電控箱內驅動器控制，相比晉志德標準氣動NC送料機的斜式小電箱，偏擺NC送料機換用了立式大電箱，其內有兩組伺服系統，一組控制送料機的步進化送料，另一組通過傳動連接的絲桿帶動送料機機頭在導軌上左右擺動從而帶動料帶的左右偏擺，實現料帶的多點沖裁，大大的減少了原材料的浪費。
晉志德偏擺NC送料機操作使用十分簡便，只需根據落料圓片的大小與原材料的寬度，在偏擺NC送料機電控箱面板上設定好送料長度、偏擺長度、圓片直接、偏擺次數、偏擺速度這些基本參數后，偏擺送料機就自動帶動材料前進適當距離同時沿前進的垂直方向平移適當距離，使下一次的落料孔與上一次落料孔之間的間隙小，達到圓圓互切的沖壓落料效果，大化的實現提效、省料之目的。
