輕型材料架使用說明
輕型材料架是晉志德機械針對輕型卷料沖壓生產而研制，適用于金屬及非金屬薄板（2.0mm以內）卷料的自動送料及廢料的收卷，采用立桿支撐，減速機與馬達直聯，聯軸輸出結構，能自動支撐卷料旋轉及控制料卷的旋轉量，具有占地面積小、安裝調試簡便、減速比大、運行平穩、維護簡單方便、故障率低等優勢，是輕型沖壓生產線的佳選擇。

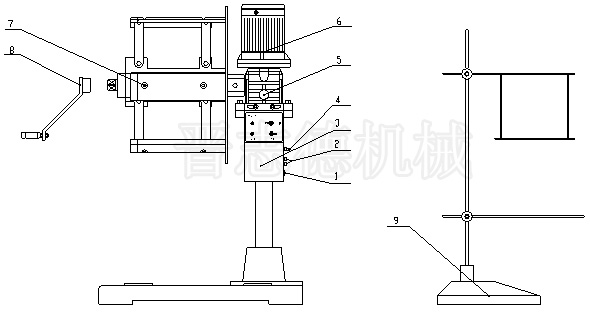

一、CR型輕型材料架結構示意圖：
1、電源線 2、保險絲 3、電源箱 4、感應介面 5、減速機 6、馬達 7、材料支撐架 8、調徑手柄 9、感應架
注:本圖為CR-100,CR-200結構示意圖
材料外徑的計算方法：材料外徑=材料內徑+A型鐵高度×2
二、輕型材料架的安裝：
1、先將材料架所自帶的包裝木箱去除即可安裝。
2、輕型材料架安裝簡便，將材料架放在地基上再打上地下螺栓鎖緊即可。
3、安裝時特別注意：輕型材料架的中心線（即葉片長度的中心）必須與模具或沖床（或剪床等在同一中心線上）。
4、安裝完畢后請清除機器上的防銹油，并重新加注潤滑油。
5、用電說明
* 輕型材料架的輸入電源為三相380V(415V/220V)的交流電。
* 電器箱內的控制電壓為單相220V交流電(由機內變壓器提供)。
* 感應電壓為12V直流電(由機內變壓器提供)。
6、使用時特別注意
* 金屬材料的使用：24V感應架；非金屬材料或導電性能差的材料,使用微動即可;
* 接通三相380V的電源后,打開電源,按點動開關,檢查轉動方向是否正確(應從上方出料);
* 切斷電源,根據卷料內徑調整托料桿,放上卷料,上好夾板。注意:夾料時應以卷料能順利出料為準,不應太緊和過松;
* 材料應從感應架上下兩根桿中間通過,調整合適高度.如有感應方向不對時,調整感應插頭方向即可。
三、輕型材料架的調試：
1、輕型材料架用于放料時的調整方法：
①將材料架的材料支撐架外徑調整至比需裝入之卷料內徑小20～30mm（CR-100材料小內徑為130mm，CR-200材料小內徑為200mm）。
②確定內側“A型鐵”的位置
如圖：A=（B-C）/2
依尺寸“A”,把4個“A型鐵”裝到材料架的“材料支撐架”上
并鎖牢“A型鐵”上的緊固螺栓。
③將卷料放入支撐架上并靠近里層“A型鐵”，手搖張緊材料支撐架，再松開吊繩放下材料。
④再將另四個"A型鐵"裝上并靠近卷料,然后鎖緊"A型鐵"上的緊固螺栓。至此裝料完畢。
2、輕型材料架用于收料時的調整方法：
①將材料架的材料支撐架內徑調到需收料的內徑，按同一材料支撐架上的兩只“A型鐵”以中線為準，使兩內側距離約大于待收料寬度5～10mm。
②將待收材料搭鉤在任一材料支撐架上，按下“正轉”按鈕，使材料卷轉5～6圈。
③材料被收卷后若沒有松開，就可以自動收料了。
④當材料收料達到所需外徑后（注不可過大外徑800mm及大重量），停止生產線，捆上綁帶，取下外側四只“A型鐵”取下卷料。收料完成。
