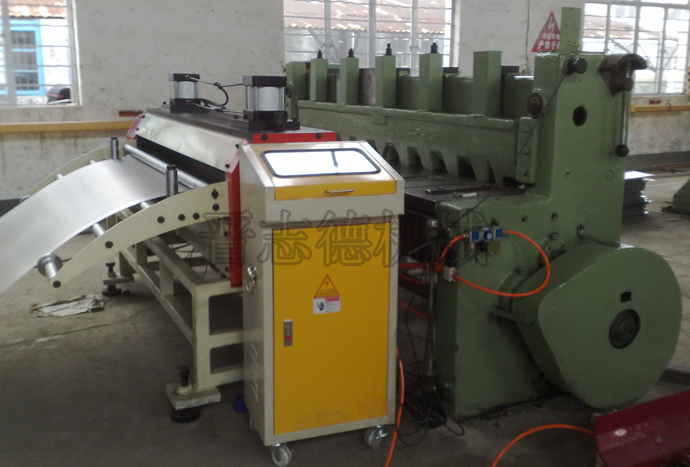

NC送料機配剪板機的操作流程
NC送料機即可搭配沖床使用組成沖壓自動化生產線，又可配合剪板機使用用于卷材的下料。和搭配沖床使用由沖床控制NC送料機不同，配合剪板機使用時，需由NC送料機反控剪板機，當送料機送完材料后，由送料機發出信號給剪板機切斷材料。
NC送料機搭配剪板機時的操作流程如下：
電源接通后，點擊觸摸屏上的手動鍵，然后寸進寸退控制NC送料機，使材料前進或者后退，到達剪板機指定位置后，此時剪板機處于上死點，即(X0處于閉合狀態)，按觸摸屏上手動剪(或者外部按紐，與PLC上X1連接)，剪去毛刺，之后剪板機回到上死點((X0處于閉合狀態)；手動狀況下，按啟動，實現一次行程送料，之后點自動鍵(觸摸屏)，然后按啟動按紐，此時剪板機剪料，并保持一段時間(現場調整)，保証剪板時間充足，之后剪板機返回上死點，NC送料機開始送料，送料后延時一段時間(現場調整)并開始剪板,并循環…
自動循環過程：自動啟動剪板(延時) 剪板機回上死點(X0閉合)，NC送料NC送料完成(延時一段時間，給予剪板機信號) 剪板(延時) 剪板機回上死點(X0閉合)，NC送料……一直循環。
