NC送料機與沖床同步運行原理
送料機是搭配沖床使用的一種輔助機械設備，其作用是將金屬或非金屬板材自動輸送至沖床的模位中，由沖床的滑塊逐步將材料在模具模腔中沖壓成型。

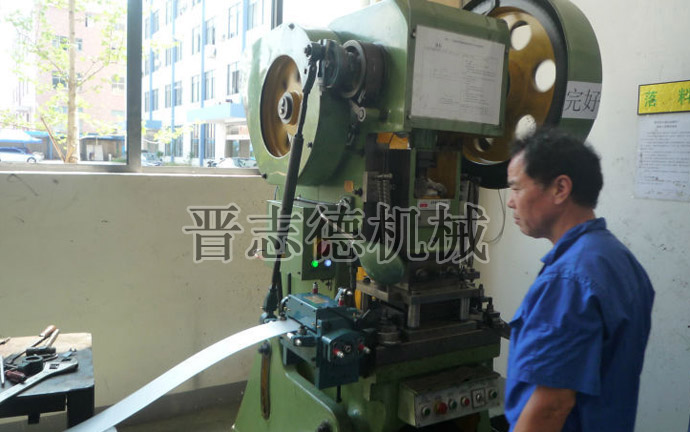

目前沖壓行業中使用多的是滾輪送料機，其是由沖床的輸出軸通過偏心盤、十字接頭、拉桿、搖臂、傳動軸來完成動力傳輸?shù)模捎跐L輪送料機終動力來源是沖床輸出軸，所以送料機與沖床運行的同步性能得到精確的保證，沖壓業主也很好理解，不過這也導致了一個問題，那就是一旦沖壓工藝所需送料步距有所變化，需要很長的調試試機時間，實際使用時，勞動強度大、專業性要求高、耗時長。

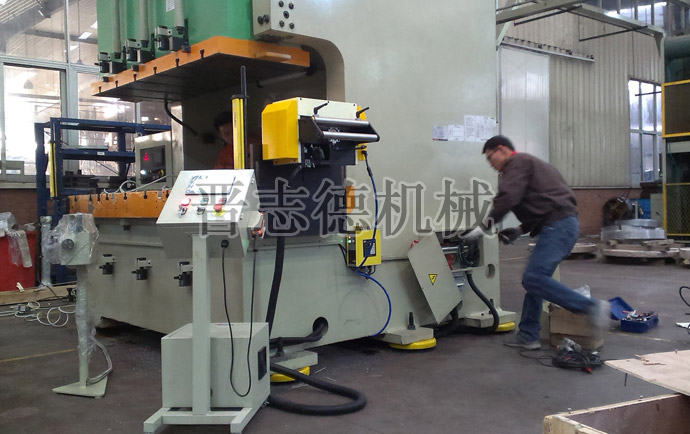

晉志德NC送料機作為一種新型數控送料設備，其誕生目的之一就是為了簡化傳統送料機的調試、試機流程與時間、降低勞動強度，它的步距設定十分簡便只需在NC送料機電控箱觸摸屏上簡單的輸入即可，只是作為一種新新設備，很多沖壓業主對其認知性不高，對NC送料機是否能真正能以沖床實現同步化送料心存疑慮，這也成為晉志德NC送料機實際推廣時的一大困擾，為從根本上消除客戶這種疑慮，晉志德機械專業技術人員在此講解一下NC送料機與沖床同步運行原理。

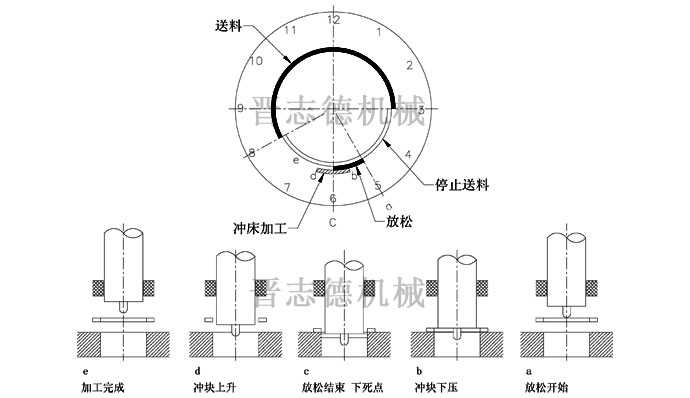

其實晉志德NC送料機與沖床同步的原理并不復雜，簡單來講就是NC送料機的PLC接收沖床曲軸編碼器傳送的角軸角訊號，通過運算實現在規定時序?qū)崿F(xiàn)送料、放松動作，以此達到與沖床同步運行之目的，確保每次送料的準確與沖壓的可靠性，而實際實現這種效果的安裝方法也十分簡單，只需從沖床內接出兩組凸輪信號（一組為送料信號，一組為放松信號），然后將其連接到NC送料機電控箱內的PLC上即可，由PLC精確的控制伺服系統的送料動作，實現與沖床優質的配合。
