滾輪送料機原理與優勢
談到送料機，對沖壓行業有所熟知的人先想到的則是滾輪送料機，是的，滾輪送料機是目前沖壓行業中使用多、性能穩、性價比高的送料設備，它也是翹楚一款不需額外能源即可運行的送料設備，因此成為了多數沖壓行業客戶的選自動化設備。
滾輪送料機雖然在沖壓行業使用的很多，不過真正對其有系統的認知的人卻知之甚少，它究竟如何工作、如何運轉的很少有人知道，這樣肯定會對客戶后期的使用、維護、保養、維修帶來一定的負面影響，為此晉志德在此將滾輪送料機的原理予以說明。

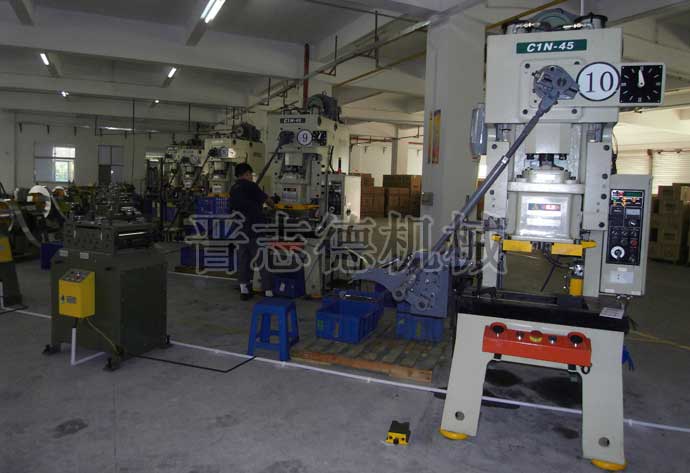

晉志德滾輪送料機本身是不帶動力裝置的，它是以沖床的輸出軸為動力，來實現步進化的送料動作的，其工作原理為：在沖床的輸出軸端固定一個偏心盤固定座，沖床實際運行時，依次通過偏心盤、十字接頭、連桿、搖臂、傳動軸和單向裝置等驅動，下滾輪作周期性的轉動，按照一定速度間歇地把材料送進。實際滾輪送料機搭配沖床使用時，先沖床滑塊動作，沖床滑塊下沖過程中帶動安裝在其側邊上的放松打桿撞擊滾輪送料機主體機身培林外延，使放松支架轉動，放松支架的下端抬起一個角度，從而使放松支架的下端將調整座抬起，此時即可將料帶送入上滾輪和下滾輪之間，并可通過手輪轉動偏心軸，進一步調整上滾輪和下滾輪之間的前后距離，調整完后鎖緊鎖緊螺栓以保持位置。之后沖床滑塊回升，在滾輪送料機壓料彈簧的作用下，調整座下移，將料帶夾緊在上滾輪和下滾輪之間，完成料帶的夾裝。料帶夾裝完后，沖床的輸出軸帶動滾輪送料機偏心盤轉動，使下滾輪作周期性的轉動，下滾輪和上滾輪同步轉動，從而步進化的完成輸送動作。
滾輪送料機通過輸出軸機械式傳動方式作為動力來源使其送料速度大幅提升，每分鐘送料次數可高達600次；其安裝、操作都非常簡單，只須固定在沖床一側并與沖床的輸出軸連接，即可自動化生產；同時由于采用了高精度單向裝置、逆向裝置、高級來令片剎車從根本上確保送料精度，使其精度可達±0.02mm；同時其機身結構緊湊小巧，維護方便，正是由于這些原因使其成為了沖壓行業選的送料設備。
