材料架開卷不導電材料的控制方法

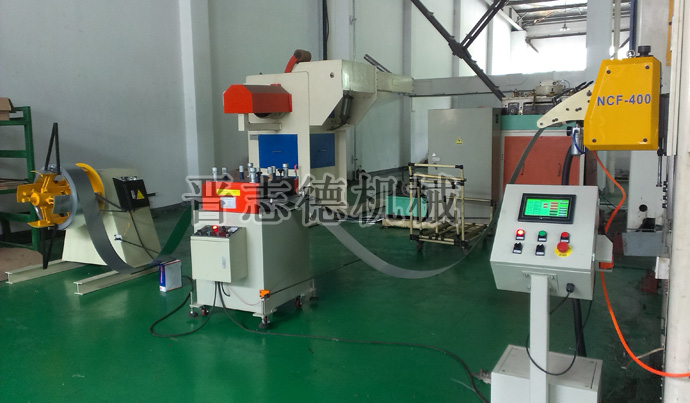

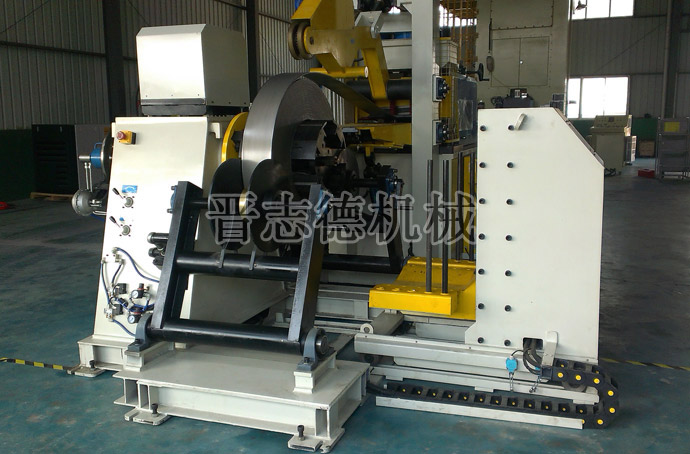

重型材料架作為沖壓自動化生產線中，使用多的放料、開卷設備，有無動力與有動力兩種，雖無動力材料架所需待料區更小，但卻因無動力材料架需后續整平機頭的牽引，對整平機的馬達耗損大，因此在市場上使用的還是很少，大多數使用的還是有動力重型材料架。
沖壓自動化生產線中，送料機是根據沖壓工藝之需求步進化送料的，因此重型材料架開卷時需配合后續整平機、送料機時開時停的運行，而標準重型材料架開停的控制是通過安裝在機身側面的感應桿（可根據客戶需求換為落地式感應架）來感應控制的。標準重型材料架的自動化控制原理是：感應桿帶有24V直流電壓并與機臺緣，卷料經材料架開卷后料帶向后續機臺輸入時會下垂一定的弧度，當弧度過大接觸到感應架時，24V感應電路接通，經中間繼電器、時間繼電器控制機臺停止運轉，當后續機臺持續使用料帶，使料帶脫離感應架時，材料架就會繼續放料，如此實現了全自動化的控制材料架的開停，只是此種控制方式必須要求所開卷的材料表面能導電才能實現。
只是在很多沖壓加工制造場合所使用的材料表面并不是真正導電的，如有些硅鋼片材料、表面覆膜的材料及非金屬材料，這些材料因不能導電若使用標準重型材料架開卷，則不能實現自動化開停，必須對其感應裝置進行改裝方可，晉志德機械根據客戶實際之需求，改裝方式有二種：
1、用對射式光電感應開關來控制材料架的自動開停。將對射式光電開關安裝在材料架需開停的高度位置，當材料架開卷材料下垂到一定位置，遮擋住對射光線，光電開關則控制材料架的停止，當后續機臺使用后，使材料脫離對射光線位置，則可繼續啟動放料。
2、用微動開關控制材料架的自動開停。將微動開關用落地支架固定，放置于材料架與后續整平機、送料機的待料區之中，當開卷料帶下垂觸碰到微動開關后，微動開關則給材料架電箱內的中間繼電器發送控制信號，控制材料架馬達停止運行。
