機械式NC送料機結構特點

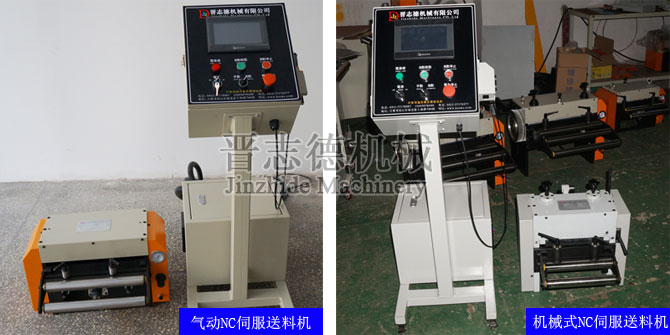

 與其它送料機型常用的只有一種款型不同，NC送料機有氣動式與機械式兩種款型，在通常銷售時，氣動式NC送料機作為標準款機型，機械式NC送料機作為選配款機型，只是很少有客戶真正明白兩者之間的差別，導致很多實際更適合使用機械式NC送料機的客戶卻選擇了標準款氣動式NC送料機，在此晉志德機械對NC送料機予以詳細的解讀。
　　　
　　氣動式NC送料機之所以作為標準款機型，在于其安裝不受限，不僅可搭配各種沖床，還能搭配油壓機、剪板機、激光切割機使用，不過卻有一點不足就是放松動作靠氣源驅動氣缸完成，速度慢，導致整體送料速度受限；而晉志德機械式NC送料機作為選配款，則是因?yàn)槠浒惭b受限，需在加工設備上安裝放松打桿裝置，只能搭配沖床使用，但其有一個顯的優點那就是放松動作快，適用于短步距高速送料，且在搭配傳統沖床時，放松調節為簡易，因此高速?zèng)_壓場合和搭配傳統沖床使用更適合用機械式NC送料機。
　　　
　　晉志德NC送料機都由機頭與電控箱兩部分組成，機械式NC送料機雖電控箱與氣動式NC送料機完全相同，但其機頭部分與氣動式NC送料機卻有著大的差別。
　　機械式NC送料機機頭可分為上部與下部?jī)刹糠郑湎虏孔髠?cè)固定有一伺服馬達（晉志德標配為日本三菱伺服馬達），并在馬達右側固定有主軸，主軸由馬達通過同步帶輪帶動，主軸上固定有下滾筒（主動滾筒）和齒輪，下部右側還固定有提手，提手左側與一旋轉桿連接，旋轉桿上固定有兩個不規則的調節塊，這樣需要調節下滾筒（主動滾筒）和上滾筒（被動滾筒）之間的距離時只需轉動提手使調節塊頂起上部，不規則的調節塊是為了調節的檔位多樣化；為了便于被加工材料的進入，下部的前端依次固定有支架輪和兩調節輪，兩調節輪固定的高度優選與主軸、副軸之間距離的中心平行，這樣便于進料；上部上同時固定有與下滾筒（主動滾筒）和齒輪配合使用的上滾筒（被動滾筒）和齒輪，并通過副軸固定，上部上還固定有與沖床放松打桿連接的放松輪；
　　　
　　機械式NC送料機送料時，加工材料過下滾筒和上滾筒，通過兩滾輪的夾緊和帶動運送加工材料；在沖床滑塊帶動方式打桿下壓時實現放松動作，實現精準的步進化送料動作。
