高速滾輪送料機的運轉與使用
高速滾輪送料機是晉志德機械針對空氣送料機送料速度慢、精度差、保養復雜等不足而研發生產的第二代送料機，相比空氣送料機而言，高速滾輪送料機具有無能耗、振動小、精度高、速度快、滾筒式夾送不會劃傷加工料、故障率低等優勢，也是目前搭配沖床自動化送料使用多的機型。

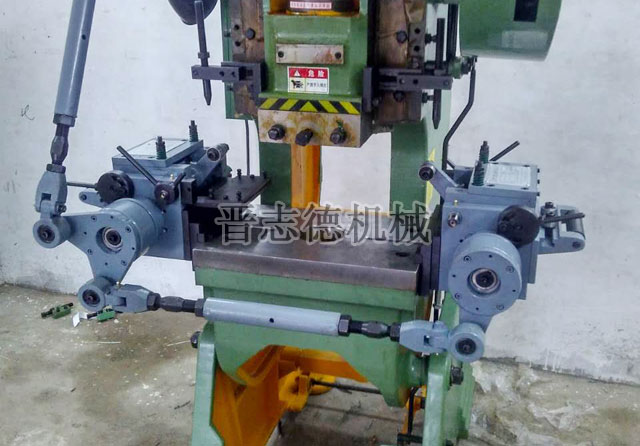

晉志德高速滾輪送料機在偏心盤上設有兩個對稱的圓弧狀空心槽，通過鎖入螺釘將偏心盤通過偏心盤固定座鎖固在沖床的輸出軸上，沖床輸出軸轉動會帶動偏心盤轉動；可調式拉桿通過十字接頭（右牙）固定在偏心盤上，屬三段式結構，內部設有條形滑道，此條形滑道垂直于兩個空心槽中心點的連線，拉桿調節螺釘以軸的形式將調節環的一端鎖于條形滑道內，調節環另一端通過內螺紋連接拉桿，拉桿的另一端通過十字接頭（左牙）與搖臂連接，搖臂在與連接傳動軸相連，而拉桿則繞搖臂上的傳動軸轉動，再由傳動軸驅動單向裝置；單向裝置與下輪一端嚙合，下輪另一端與上輪嚙合，上輪和下輪上設有平滑的滾柱，加工料被夾緊在兩個滾柱間。
當沖床的滑塊處于上死點時，使晉志德高速滾輪送料機內的條形滑道與拉桿垂直，滑塊下降，拉桿被拉動，拉桿帶動單向裝置，單向裝置帶動上輪和下輪轉動，板材被步進化送入沖床模具內。
當沖床的滑塊處于下死點時，晉志德高速滾輪送料機內的條形滑道與拉桿處于一條直線，此時偏心盤轉動拉桿不會帶動單向裝置，即，板材與滑塊接觸時，板材的前移速度為0。
板材的前移速度呈正弦波，速度為0時滑塊沖壓板材，調整調節螺釘在空心槽的位置，可以調整偏心盤的偏心度，調整調節環的旋轉度可以調整拉桿的長度，使得滾輪送料機適應不同的加工要求。
